Contador síncrono BCD ascendente

Montar el circuito presentado en la sección 3.5. Dibujar su esquema lógico, rellenar la tabla de estados 3.9 y el cronograma de la figura 3.19. Calcular f_max.

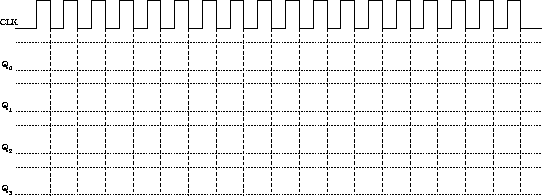

Figure 3.19: Cronograma de un contador síncrono BCD ascendente.



Table 3.9: Tabla de estados de un contador síncrono BCD ascendente.

Pulso	Q3	Q2	Q1	Q0
0	0	0	0	0
1
2
3
4
5
6
7
8
9
