El flip-flop SR disparado por flanco negativo

Para construir un flip-flop disparado por flancos negativos sólo tenemos que invertir la señal de reloj antes de utilizarla en el circuito detector de flancos negativos. Por tanto, el circuito es idéntico al desarrollado para el flip-flop SR disparado por flanco positivo excepto porque hay un inversor a la entrada de la señal de reloj.

Como veremos, la utilización de flip-flops disparados por flanco positivos o negativos es sólo cuestión de gusto. Circuitos con idénticas características y prestaciones se pueden construir con ambos, pero una vez que decidimos que lógica utilizar, no es recomendable mezclar de los dos tipos.



Figure 2.31: Montaje del flip-flop SR disparado por flanco negativo y símbolo lógico.

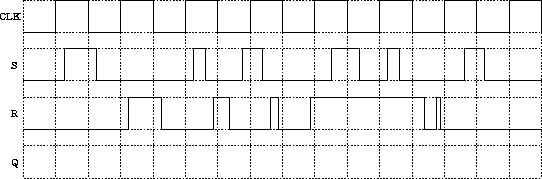

Figure 2.32: Cronograma del flip-flop SR disparado por flanco negativo.



Table 2.15: Tabla de verdad del flip-flop SR disparado por flanco negativo.

S	R	CLK	Q	$\mathrm{\overline{Q}}$
0	0	$\downarrow$
0	1	$\downarrow$
1	0	$\downarrow$
1	1	$\downarrow$



Para el desarrollo de esta práctica necesitaremos un integrado 7404 para los inversores, un 7408 con puertas AND y un 7400 para las 4 puertas NAND que forman el cerrojo SR. El montaje es mostrado en la figura 2.31 (notar que es una simple ampliación del montaje realizado en la práctica anterior), que muestra también el diagrama lógico asociado.

Una vez realizado el montaje, rellenaremos el cronograma presentado en la figura 2.32 y completaremos la tabla de verdad 2.15.
