UNIDAD DE CONTROL DE LA ALU

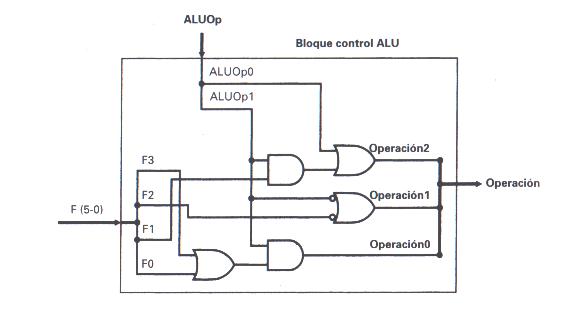

       EL CONTROL DE LA ALU HA SIDO IMPLEMENTADO DE LA SIGUIENTE FORMA:


DONDE F( 5-0 ) SON LOS 6 BITS LSB's DE LA INSTRUCCIÓN Y ALUOP LAS LÍNEAS DE CONTROL DE LA UC PRINCIPAL.
