UNIDAD DE CONTROL PRINCIPAL

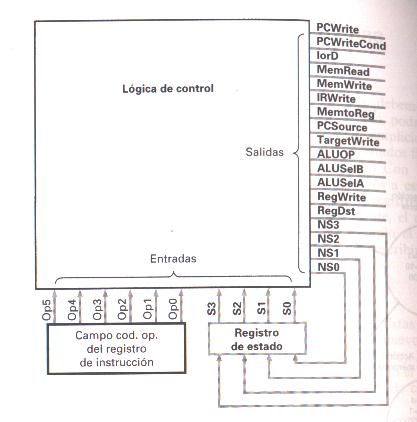

LA UNIDAD DE CONTROL PRINCIPAL CONSTARA DE UNA UNIDAD QUE CONTROLARÁ LA LÓGICA DE CONTROL Y UN REGISTRO DE 4 BITS DONDE SE GUARDARÁ EL ESTADO:

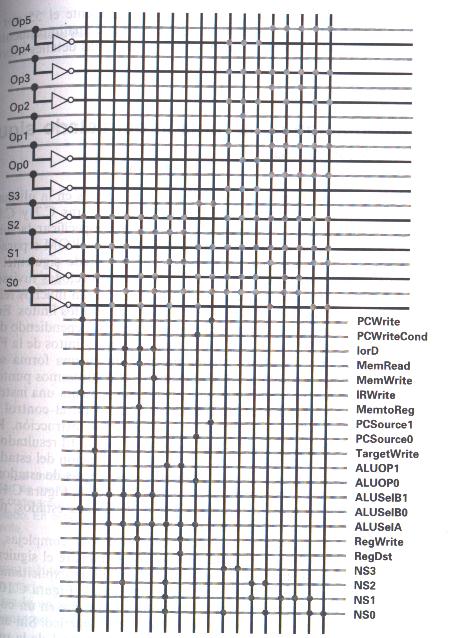

LA PARTE DE LA LÓGICA DE CONTROL LA HE IMPLEMENTADO CON UNA PLA ( PROGRAMMED LOGIC ARRAY ):
ADEMÁS DE ESTO PARA PODER DETECTAR EL FINAL DE UN PROGRAMA HE INTRODUCIDO UNA INSTRUCCIÓN QUE HE LLAMADO "END", CUYO CÓDIGO DE OPERACIÓN ES 111111. ASOCIADA A DICHA INSTRUCCIÓN HE DEFINIDO UNA LÍNEA DE CONTROL CON SU MISMO NOMBRE, LA CUAL SE ACTIVARÁ CUANDO SE PASE A UN NUEVO ESTADO 10. DICHA LÍNEA FINALIZARÁ LA EJECUCIÓN DEL PROGRAMA:
